VZ7000 DIGITAL AC SERVO DRIVE

デジタルACサーボドライブ

製品PR

VZ7000は当社VZ3000/BL3000シリーズで蓄積したノウハウと最新のテクノロジーを搭載した業界最高水準のサーボドライブです。特にサーボ及び多軸同期のアプリケーションにおいて最適なソリューションを提供致します。

製品の特徴

5kWから600kWまでの広範囲なモータ容量に適応し、高速DSPの採用により速度周波数応答1256rad/sec以上を実現しました。また、高分解能エンコーダの採用により、低速での安定性が向上します。
デジタル通信標準規格SERCOSを標準継承し、サーボコントローラと高速同期通信を行います。

ワイドなパワーレンジ

1.5kWから600kWまでの広範囲なモータ容量に適応します。

高速・高精度

高速DSPの採用により速度周波数応答1256rad/sec以上を実現しました。また、高分解能エンコーダ(1,000,000p/rev)の採用により、低速での安定性が向上します。

高速同期通信に対応!

デジタルドライブとNC間のデジタル通信用国際標準規格(IEC/EN61491)/SERCOS通信を標準装備し、サーボコントローラと高速同期通信を行います。

小型化、省スペース

容積比で従来品の70%に小型化しました。また、ゼロスタッキング構造(密着取り付け)の採用により省スペース化を実現しました。

安全設計

各パワー素子別保護機能、DCパスヒューズ内蔵、主回路電源からの制御電源の独立等、安全に配慮した設計となっています。

制御電源の独立

制御電源が主回路電源から独立しました。これにより主回路電源遮断時でもパラメータの設定やモニターの表示を確認できます。

レギュレータ部のアイソレーション化

レギュレータ部は全ての外部入力信号とアイソレーション化しました。これによりノイズレベルと安全性が大きく向上しました。

豊富なフィードバックオプション!

高分解能エンコーダ(1,000,000p/rev)、シリアルアプソエンコーダ及びインクリメンタルエンコーダなどの各種フィードバックセンサに対応します。

各種フィールドネットワークに対応

DeviceNet、CC-Link、ControlNetに対応します。

海外規格に対応!

標準にてUL、cUL、CE規格に対応します。(申請中)

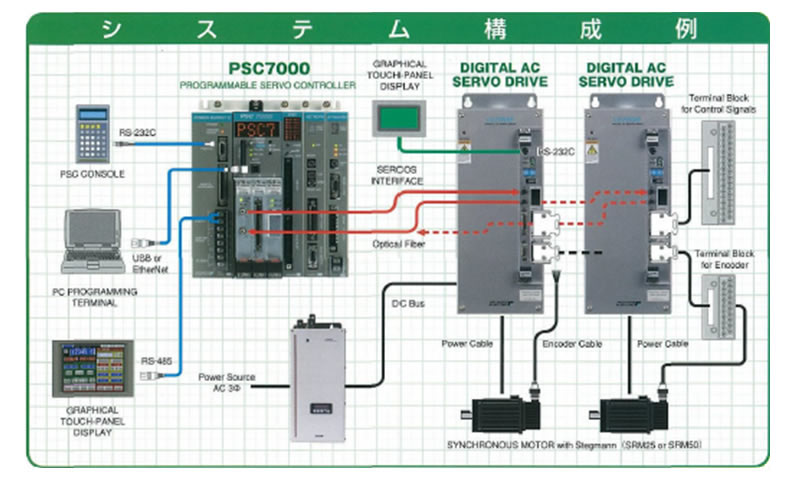

システム構成例
