SS4000

電源回生機能付き正弦波PWMコンバータ

製品PR

電源回生機能付き正弦波PWMコンバータです。高調波を抑制する省エネ・タイプです。

・SS4000は、DCバス昇圧制御、連続電源回生を実現した正弦波PWMコンバータです。
・高性能と高信頼性、低価格と省エネルギーを同時に実現しました。
・また高調波を抑制し、電源設備のトラブルも解決できます。
・使いやすい操作パネルに加え、豊富な制御機能、故障診断機能で皆様のニーズにお応えする新製品です。

製品の特徴

SS4000は、DCバス昇圧制御、連続電源回生を実現した正弦波PWMコンバータです。高性能と高信頼性、低価格と省エネルギーを同時に実現します。また、高調波を抑制し、電源設備のトラブルも解決できます。

正弦波PWM

入力電源電圧位相と完全同期した正弦波PWMで、入力力率も0.95以上を実現しました。電源設備への負担をかけません。

省エネ対策

インバータ装置からの回生エネルギーを、連続して電源に戻すことができ、省エネルギーを実現します。

高調波対策

電源電圧位相と完全に同期した正弦波PWM制御と、高性能リアクタ&フィルターによって、入力電源高調波を抑制し、高調波対策も万全です。

保護機能

誤配線、過負荷、過電圧、欠相などの異常から装置を守ります。保護機能の動作状態をモニタで把握できますので、事故や故障の早期発見、メンテナンスに役立ちます。

使いやすい

簡単な操作で、入力電流、入力電源電圧、DCバス電圧、電力、負荷率などのモニタや、各種パラメータ設定、異常コード、異常履歴の表示が行えます。見やすく、使いやすい操作パネルで、スピーディで効率的なメンテナンスが可能です。

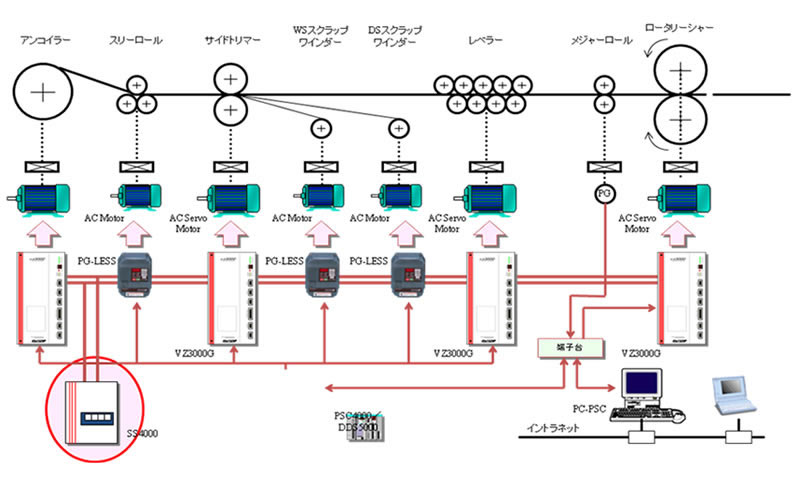

システム構成例

製品仕様

電圧クラス AC200-230V AC400-460V
並列接続台数 単体 2台並列 3台並列 単体 2台並列 3台並列
装置の形式 SS4218 SS4218
SS4218P
SS4218
SS4218P
SS4218P
SS4437 SS4437
SS4437P
SS4437
SS4437P
SS4437P
適用モータの容量 18.5 37 55 37 75 110
入力力率 0.95以上
キャリア周波数 5、10(標準)、15
出力電圧 350(標準) 700(標準)
定格出力電圧 64 128 192 64 128 192
最大出力電流 96 192 288 96 192 288
保護機能 過電流、過負荷、過電圧、低電圧、欠相
