モーター

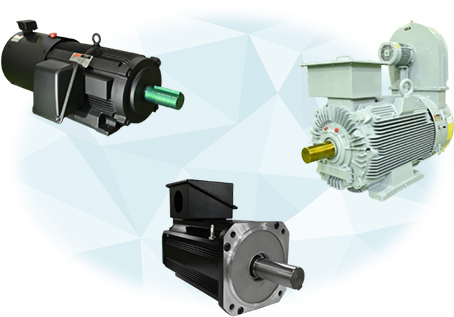

ＲＥＪでは、お客様のシステムに合わせたモーターを各種ご用意しております。

サーボモーターラインナップ

Induction Type：定トルクモーターシリーズ
Induction Type：定出力モーターシリーズ
Synchronous Type：大型1000min^-1シリーズ
Synchronous Type：大型500min^-1シリーズ
Synchronous Type：中容量シリーズ

製品PR

豊富なモーターラインナップから、用途・負荷・設置環境・コストに最適な駆動モーターを迅速に選定します。性能特性や制御要件、耐久性を比較・評価し、最適化した提案を実施。導入支援から保守・トラブル対応まで一貫サポートし、稼働率向上とトータルコスト削減を実現します。

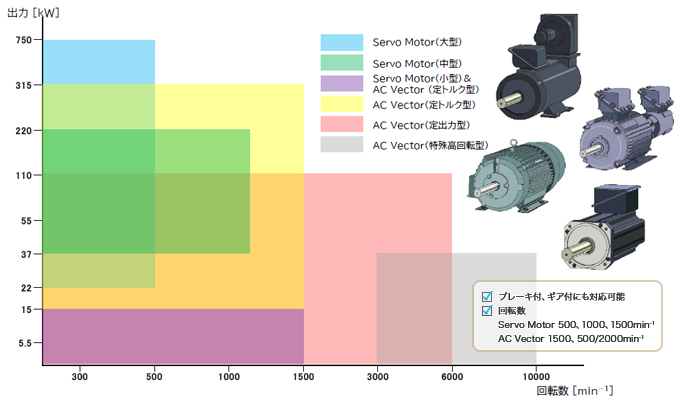

豊富なラインナップから最適な駆動元をご提供します

各種モーターの適用例

産業分野	産業機械例	適用モーター
印刷/紙工	新聞輪転機、BF印刷機、商オフ印刷機	AC Vector（定トルク型） AC Vector（定出力型）
自動車	ブランキングライン三次元トランスファー	Servo Motor（大型） Servo Motor（中型）
金属/非鉄金属	連続焼鈍酸洗ライン、連続コーティングライン、銅箔処理ライン	AC Vector（定トルク型） AC Vector（定出力型）
プラスチック/フィルム	コ―タ、ラミネートコ―タ、真空蒸着機、不織布製造ライン	Servo Motor（小型）＆ AC Vector（定トルク型）
紙/段ボール	コルゲータ、ペーパカッタ	Servo Motor（大型） Servo Motor（中型）
食品	食品加工機械、充填機、製罐機、製ビン機	Servo Motor（小型）＆ AC Vector（定トルク型）
電子/半導体	FPD、半導体製造装置	Servo Motor（小型）＆ AC Vector（定トルク型）
搬送	搬送機、立体倉庫、空港手荷物用、コンベア	Servo Motor（中型） AC Vector（定トルク型）
娯楽	スキー場リフト、遊園地の各種遊具	AC Vector（定トルク型） Servo Motor（中型）

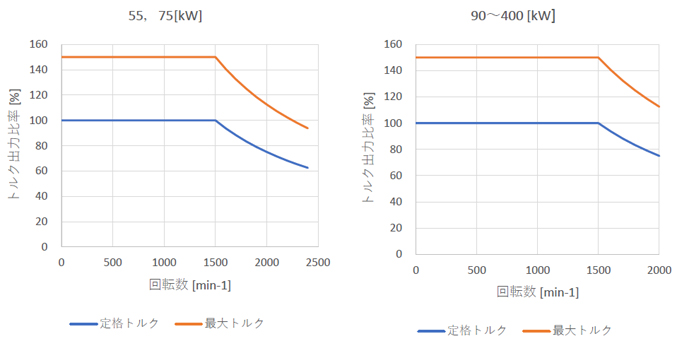

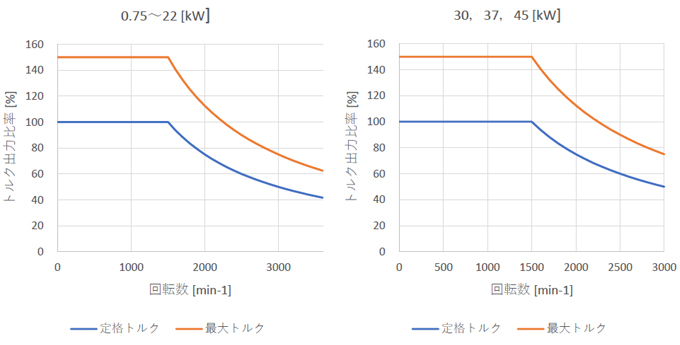

Induction Type：定トルクシリーズ

項目	単位	6096A （90L）	6097A （90L）	6107A （100L）	6115A （112M）	6133A （132S）	6135A （132M）	6165A （160M）	6167A （160L）	6185A （180m）	6187A （180L）
定格出力	kW	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22
定格トルク	N・m	4.77	9.55	14	23.5	35	47.7	70	95.5	118	140
最大トルク（3Sec）	N・m	7.16	14.3	21	35.3	52.5	71.6	105	143	177	210
定格回転速度	min^-1	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500
最高回転速度	min^-1	3600	3600	3600	3600	3600	3600	3600	3600	3600	3600
パワーレート	kW/s	2.84	10.1	21.7	34.5	40.8	56.8	54.4	76	60.3	72.6
定格電流	A	4.1/2.1	7.6/3.8	12/6.0	19/9.5	29/14.5	39/19.5	55/27.5	70/35	85/43	100/50
最大電流	A	6.2/3.2	11/5.7	18/9.0	29/14	44/22	59/29	83/41	105/53	128/65	150/75
慣性モーメント	x10 kg・m²	0.008	0.009	0.009	0.016	0.03	0.04	0.09	0.12	0.23	0.27
質量	kg	28	28	32	50	65	75	115	135	190	220
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

項目	単位	6205A （200L）	6206A （200L）	9207A （200L）	9224A （225S）	9254A （250S）	9256A （250M）	9284A （280S）	9286A （280M）	931LA （315S）	931LA （315S）
定格出力	kW	30	37	45	55	75	90	110	132	160	180
定格トルク	N・m	191	236	286	350	477	573	700	840	1018	1146
最大トルク（3Sec）	N・m	286	353	430	525	716	859	1050	1260	1528	1719
定格回転速度	min^-1	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500
最高回転速度	min^-1	3000	3000	3000	2400	2400	2000	2000	2000	2000	2000
パワーレート	kW/s	107	135	175	231	258	318	318	398	349	442
定格電流	A	134/67	160/80	182/91	125	165	192	235	280	345	385
最大電流	A	201/101	240/120	273/137	187	247	288	352	420	517	577
慣性モーメント	x10 kg・m²	0.34	0.41	0.47	0.53	0.88	1.03	1.54	1.77	2.97	2.97
質量	kg	270	295	310	380	510	570	710	760	1230	1230
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

項目	単位	931MA （315M）	931NA （315MN）	931PA （315MN）	9352A （355M）	9354A （355K）	9356A （355K）	9400A （400H）
定格出力	kW	200	220	250	280	315	355	400
定格トルク	N・m	1273	1400	1591	1752	2005	2260	2546
最大トルク（3Sec）	N・m	1910	2100	2387	2674	3008	3390	3820
定格回転速度	min^-1	1500	1500	1500	1500	1500	1500	1500
最高回転速度	min^-1	2000	2000	2000	2000	2000	2000	2000
パワーレート	kW/s	492	535	622	534	616	712	704
定格電流	A	420	460	520	575	645	725	840
最大電流	A	630	690	780	862	967	1087	1260
慣性モーメント	x10 kg・m²	3.29	3.66	4.07	5.95	6.52	7.17	9.2
質量	kg	1310	1420	1490	1800	1940	2050	2650
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

※本特性は弊社推奨システムと組み合わせた場合の能力です。

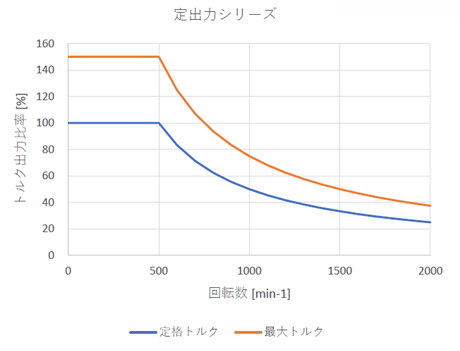

Induction Type：定出力シリーズ

項目	単位	9256A （250M）	9284A （280S）	9284A （280S）	9286A （280M）	931LA （315S）	931NA （315MN）	9350A （355M）	9354A （355K）	9356A （355K）	9400A （400H）
定格出力	kW	18.5	22	30	37	45	55	75	90	110	132
定格トルク	N・m	353	420	573	706	859	1050	1432	1719	2100	2521
最大トルク（3Sec）	N・m	530	630	859	1060	1289	1575	2148	2578	3151	3781
定格回転速度	min^-1	500	500	500	500	500	500	500	500	500	500
最高回転速度	min^-1	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
パワーレート	kW/s	70.4	58.4	108	140	175	214	214	256	344	371
定格電流	A	58/41	73/50	87/67	105/80	125/100	160/120	186/159	220/188	270/225	340/265
最大電流	A	87/62	110/75	130/100	157/120	187/150	240/180	279/238	330/282	405/338	510/397
慣性モーメント	x10 kg・m²	1.77	3.02	3.02	3.55	4.20	5.13	9.57	11.5	12.8	17.1
質量	kg	600	750	750	820	1270	1460	1860	2120	2240	2900
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

項目	単位	9402A （400H）	9406A （400H）	9402A （400H）	9452A （450H）	9456A （450H）	9502A （500）
定格出力	kW	160	200	220	250	300	330
定格トルク	N・m	3055	3819	4201	4774	5729	6302
最大トルク（3Sec）	N・m	4583	5729	6302	7161	8594	9453
定格回転速度	min^-1	500	500	500	500	500	500
最高回転速度	min^-1	2000	2000	2000	2000	2000	2000
パワーレート	kW/s	496	634	767	718	848	841
定格電流	A	400/325	505/400	580/440	615/495	750/585	795/660
最大電流	A	600/487	757/600	870/660	922/742	1125/877	1192/900
慣性モーメント	x10 kg・m²	18.8	23.0	23.0	317	38.7	47.2
質量	kg	3020	3400	3400	3800	4300	5100
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

※本特性は弊社推奨システムと組み合わせた場合の能力です。

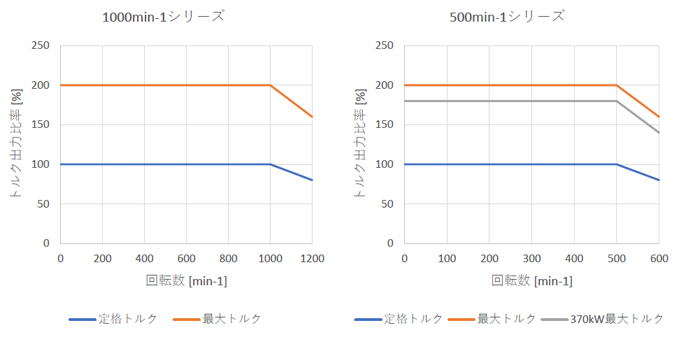

Synchronous Type：1000min^⁻¹/500min^⁻¹シリーズ

1000min^⁻¹シリーズ

項目	単位	3710H42L （160）	5510H42L （160）	7510H42T （180）	11010H42T （180LL）	15010H42T （250S）	22010H42T （250S）
定格出力	kW	37	55	75	110	150	220
定格トルク	N・m	353	525	716	1050	1432	2101
最大トルク（3Sec）	N・m	706	1050	1432	2100	2864	4202
定格回転速度	min^-1	1000	1000	1000	1000	1000	1000
最高回転速度	min^-1	1200	1200	1200	1200	1200	1200
パワーレート	kW/s	2148	2072	2698	3937	2929	4598
定格電流	A	81	120	170	252	324	461
最大電流	A	162	240	340	504	648	922
慣性モーメント	x10 kg・m²	0.058	0.133	0.19	0.28	0.70	0.96
質量	kg	190	220	220	320	510	560
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

※本特性は弊社推奨システムと組み合わせた場合の能力です。

500min^⁻¹シリーズ

項目	単位	3705H42L （180L）	5505H42L （180LL）	7505H42T （250S）	11005H42T （250S）	22005H44T （280LX）	37005H44T （315LX）
定格出力	kW	37	55	75	110	220	370
定格トルク	N・m	707	1050	1432	2101	420.2	7066
最大トルク（3Sec）	N・m	1414	2100	2864	4202	8403	12605
定格回転速度	min^-1	500	500	500	500	500	500
最高回転速度	min^-1	600	600	600	600	600	600
パワーレート	kW/s	2630	4083	3015	4598	7676	11831
定格電流	A	86	125	162	235	475	665
最大電流	A	192	250	324	470	950	1200
慣性モーメント	x10 kg・m²	0.19	0.27	0.68	0.96	2.30	4.22
質量	kg	220	320	500	550	1050	1550
冷却方法	–	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷	強制空冷

※本特性は弊社推奨システムと組み合わせた場合の能力です。

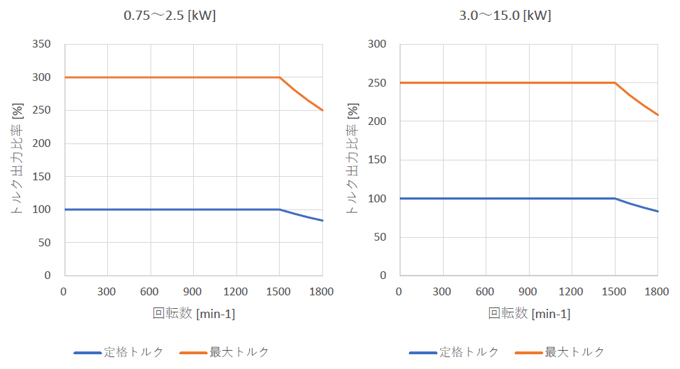

Synchronous Type：中容量シリーズ

項目	単位	TS4815 （□100）	TS4817 （□100）	TS4836 （□130）	TS4837 （□130）	TS4839 （□130）	TS4884 （□180）	TS4887 （□180）	TS4889 （□180）	TS4897 （□180）
定格出力	kW	0.75	1.0	1.65	2.0	2.5	3.0	4.5	5.5	7.5
定格トルク	N・m	4.8	6.8	10.5	12.7	15.9	19.1	28.6	35.8	47.7
最大トルク（3Sec）	N・m	14.4	20.4	31.5	38.1	47.7	47.7	71.5	89.5	119.2
定格回転速度	min^-1	1500	1500	1500	1500	1500	1500	1500	1500	1500
最高回転速度	min^-1	1800	1800	1800	1800	1800	1800	1800	1800	1800
パワーレート	kW/s	63.5	96.3	95.1	113	147	123	189	224	268
定格電流	A	2.9	3.4	4.6	5.6	7.0	7.7	12.1	14.5	19.3
最大電流	A	8.7	10.2	13.8	16.8	21.0	19.3	30.3	36.3	48.3
慣性モーメント	x10 kg・m²	3.6	4.8	11.6	14.3	17.2	29.5	43.3	57.0	84.8
質量	kg	5.7	6.2	8.0	9.6	11.2	15.0	17.0	21.0	31.0
冷却方法	–	自冷	自冷	自冷	自冷	自冷	自冷	自冷	自冷	自冷

項目	単位	TS4927 （□220）	TS4920 （□220）
定格出力	kW	11.0	15.0
定格トルク	N・m	70.0	95.5
最大トルク（3Sec）	N・m	175.0	238.7
定格回転速度	min^-1	1500	1500
最高回転速度	min^-1	1800	1800
パワーレート	kW/s	227.8	290
定格電流	A	28.0	31.6
最大電流	A	70.0	79.0
慣性モーメント	x10 kg・m²	215	313
質量	kg	46.0	62.0
冷却方法	–	自冷	自冷

※本特性は弊社推奨システムと組み合わせた場合の能力です。

お客様のご要望に合わせた様々なオプション対応が可能です

オプション対応	AC Vector （定トルク型）	AC Vector （定出力型）	Servo Motor （大型）	Servo Motor （中型）	Servo Motor （小型）
キー溝加工	〇	〇	〇	〇	〇
軸タップ加工	〇	〇	〇	〇	〇
軸スプライン加工	✕	✕	〇	✕	✕
端子箱位置変更（左右）	〇	〇	✕	✕	✕
耐震対応	✕	✕	〇	〇	✕
定格回転数/最高回転数変更	〇	〇	〇	✕	✕
速度検出器の分解能変更	〇	〇	✕	✕	✕
ブレーキ内蔵	〇	〇	〇	✕	〇
水冷対応	✕	✕	〇	✕	✕

外形図・その他詳細は、こちらをダウンロードしてご確認ください。
